一個樁基應該布置幾根聲測管及布置圖

2018-08-13 09:50:15

按照最新JGJ106-2014《建筑基樁檢測技術規范》10.3.2條，第2條，聲測管布置數量要求如下。

1、 打樁時樁徑在0.6-1.0米之間的時候，和中心點三點一線布置兩根

2、 打樁時樁徑在1.0-2.5米之間的時候，布置三根，位置以三根聲測管呈等邊三角形方式布置。、

3、 打樁時樁徑大于2.5米時，布置四根，位置要求四根聲測管連接呈正方形布置。

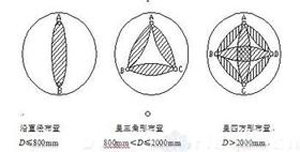

從要求明顯可以看到直徑大于2米矩形樁基,聲測管埋設數量為3-4根，1.5米樁基一般要布置3根聲測管，1.2米的樁基布置3根聲測管，布置圖如下
